Contexto
El cliente enfrenta desafíos relacionados con el monitoreo de dos vías ferroviarias en Hammersholt, Hillerød (Dinamarca), debido a la instalación de tuberías de calefacción urbana debajo de la línea S-train 820 que conecta Copenhagen H con Hillerød. Las autoridades han solicitado que se monitoreen el asentamiento y el peralte durante los trabajos bajo la vía férrea.
Las necesidades de monitoreo incluyen proporcionar datos cada 30 segundos, lo que requiere el uso de sensores que puedan transmitir datos simultáneamente. Esto excluye el uso de estaciones totales y prismas, que transfieren datos de forma secuencial a intervalos más largos. En su lugar, se instalan clinómetros para monitorear las vías.
Solución
To meet the monitoring needs, a total of 54 Worldsensing wireless tiltmeters were installed, together with a cloud gateway.

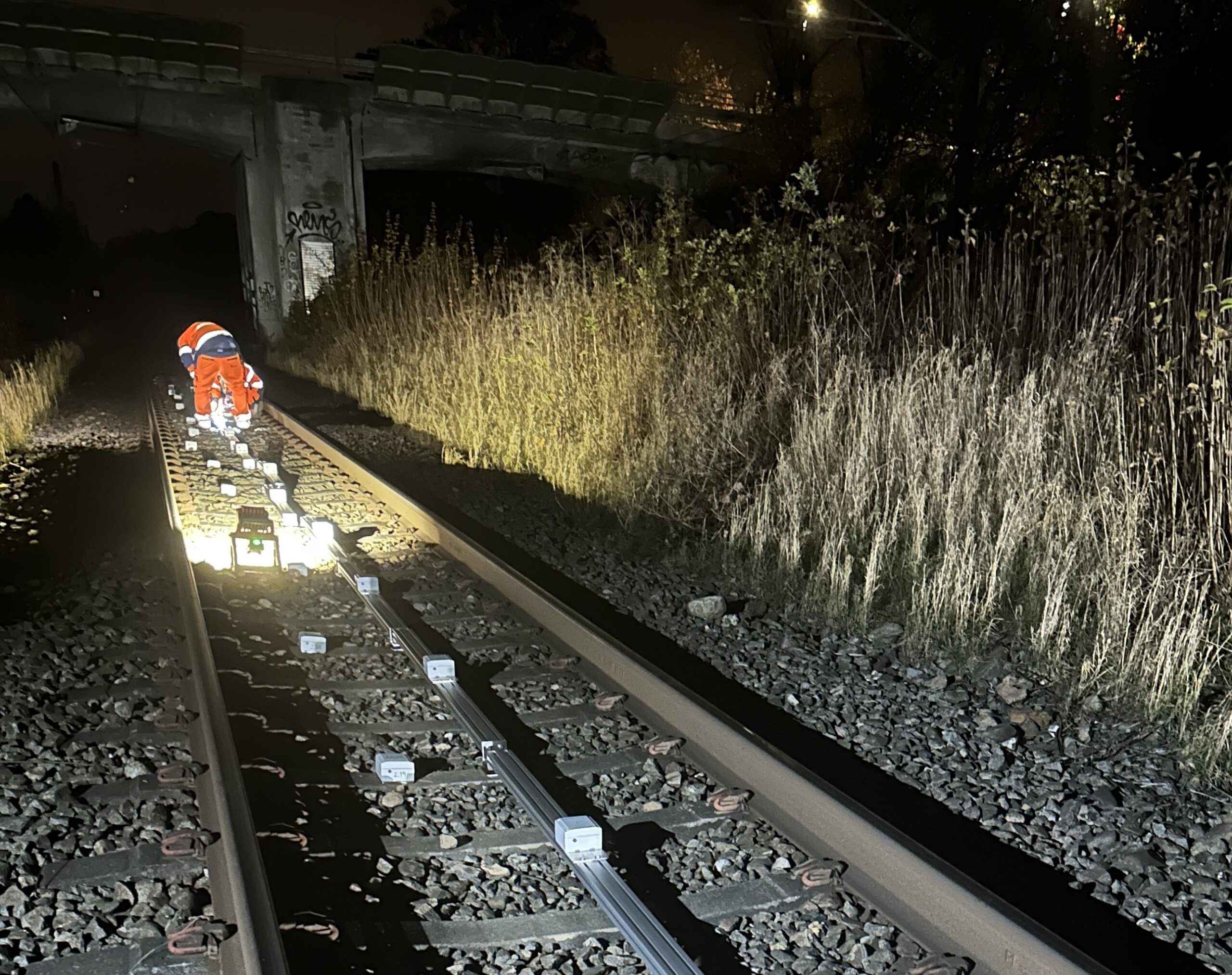

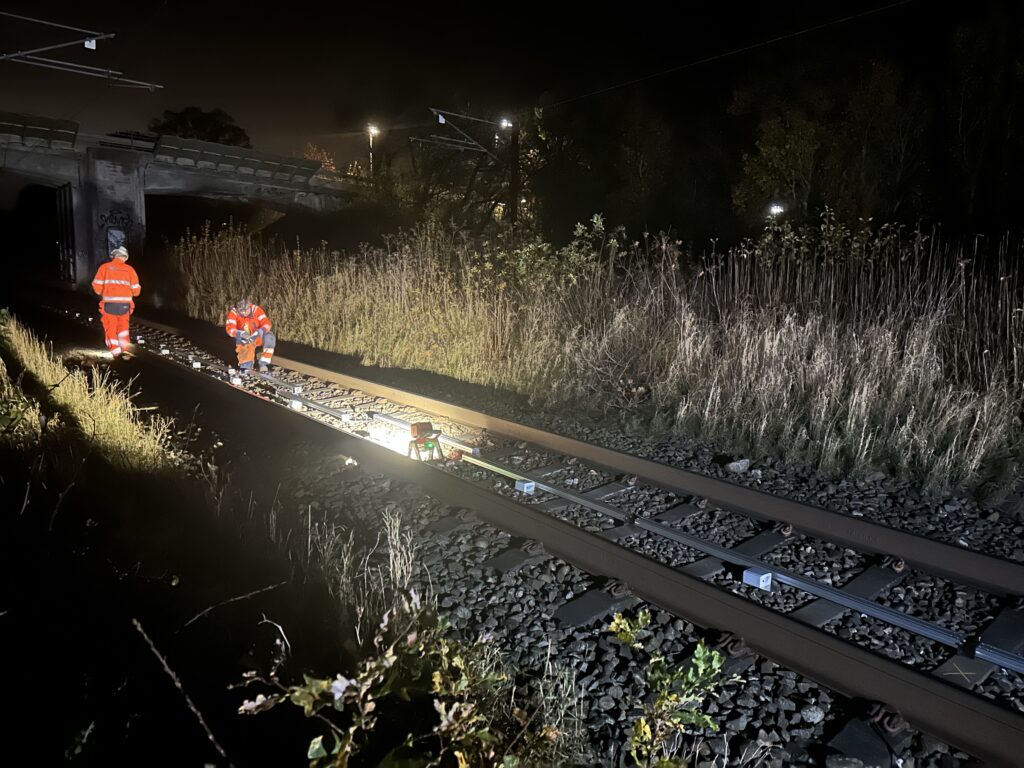

Los clinómetros se instalaron sobre perfiles de aluminio (tiltbeams) entre cada tercer durmiente, espaciados a 15 metros a ambos lados del área de excavación de la tubería, dentro de la zona de influencia. Se colocaron clinómetros adicionales en el centro de cada tercer durmiente, a 7,5 metros a ambos lados de la tubería, para monitorear cambios en el peralte.
Para fines de visualización de datos, la información recopilada por los clinómetros se utiliza para crear un perfil de la vía y aproximar los asentamientos máximos junto con la información de peralte. El sistema está configurado para activar una alarma si los movimientos superan los valores límite predefinidos.
Beneficios
Los beneficios para el cliente incluyen capacidades de monitoreo mejoradas, lo que se traduce en una mayor seguridad y fiabilidad de las vías ferroviarias. Para la comunidad local, el proyecto garantiza la instalación segura de las tuberías de calefacción urbana sin comprometer la integridad de las vías. Esto contribuye a la seguridad pública general y a la fiabilidad de la infraestructura. El sistema de monitoreo mejorado asegura que cualquier problema potencial se identifique y aborde de manera oportuna, manteniendo así la operación segura y continua del ferrocarril y reforzando la confianza de la comunidad en el transporte público y en los proyectos de infraestructura.
“Los resultados inmediatos para el cliente incluyen un monitoreo preciso y fiable del estado de la vía, con datos transmitidos cada 30 segundos. Esto permite la detección oportuna de cualquier cambio en la estructura de la vía, reduciendo el riesgo de errores y garantizando un monitoreo sólido.” Jakob Larsen, Socio e Inspector de Tierras,
Lifa
Ventajas
- Capacidades de Monitoreo Mejoradas: El uso de clinómetros inalámbricos proporciona datos continuos en tiempo real cada 30 segundos, lo que permite un monitoreo preciso y fiable del estado de la vía y la detección oportuna de cambios estructurales.
- Mejora de la Seguridad y la Fiabilidad: Al ofrecer un monitoreo preciso, la tecnología inalámbrica contribuye a la instalación segura de las tuberías de calefacción urbana sin comprometer la integridad de las vías ferroviarias.
- Visualización de Datos Eficaz y Sistema de Alarmas: Los datos recopilados por los sensores inalámbricos se utilizan eficazmente para crear perfiles de la vía y calcular los asentamientos. El sistema está configurado para activar alarmas si se superan los valores límite predefinidos, lo que permite una respuesta rápida ante posibles problemas.
