Contexto

Después de más de un siglo, La Sagrada Familia, emblemática obra modernista de Antoni Gaudí, sigue todavía en construcción. Los trabajos constructivos en esta pieza única de arquitectura suponen un reto a nivel de ingeniería y, a su vez, un potencial riesgo a la integridad estructural de la misma. Los antiguos sistemas de monitorización estructural, basados en muchos metros de cableado y servidores locales, resultaron insostenibles a causa del alto esfuerzo de mantenimiento y las dificultades de instalar nuevos sistemas, a medida que la obra avanzaba.

En 2023, en un esfuerzo para preservar y garantizar la estabilidad de la estructura, se encargó a la empresa ECR Medio Ambiente reanudar las tareas de auscultación transicionando hacia un sistema inalámbrico de monitoreo. El principal reto consistió en la transición de un sistema de automatización con cable y recrear la base de datos de todo el histórico de más de 10 años.

Solución

La empresa ECR Medio Ambiente propuso un sistema de monitoreo Loadsensing para capturar información directamente desde los puntos sensorizados, lo que permitió recuperar muchos de los sensores ya instalados. Además, esta nueva herramienta tecnológica simplificó la escalabilidad de la red, permitiendo añadir nuevos puntos y parámetros de medida de forma sencilla y sin nuevos trazados de cable. En el proyecto de la Sagrada Familia, el sistema Loadsensing se utilizó para recoger información de fisurómetros, extensómetros, células de presión, piezometría, inclinómetros, vibración y parámetros meteorológicos. Además, esta información se cruza con información topográfica recogida por dos estaciones totales robotizadas.

Beneficios

La combinación instrumental desplegada en la Sagrada Familia proporciona una visión completa de su salud estructural. Permite la detección de deformaciones, movimientos y otros parámetros relevantes desde el punto de vista geotécnico y estructural. Además, proporciona información valiosa para las futuras etapas constructivas, de restauración y preservación. Los datos obtenidos durante el proceso ayudan a los equipos de diseño a comprender mejor la dinámica de la estructura, y a tomar decisiones informadas sobre intervenciones futuras. La auscultación de la Sagrada Familia representa un compromiso continuo con la preservación y el cuidado de uno de los tesoros arquitectónicos más importantes del mundo.

“La solución Loadsensing simplificó la escalabilidad de la red, permitiendo añadir nuevos puntos y parámetros de medida de forma sencilla y sin nuevos trazados de cable. Los datos obtenidos ayudan a los equipos de diseño a comprender mejor la dinámica de la estructura, y a tomar decisiones informadas sobre intervenciones futuras”.
Victor Sánchez Vila, Director de la oficina en Barcelona, ECR Medio Ambiente

Ventajas

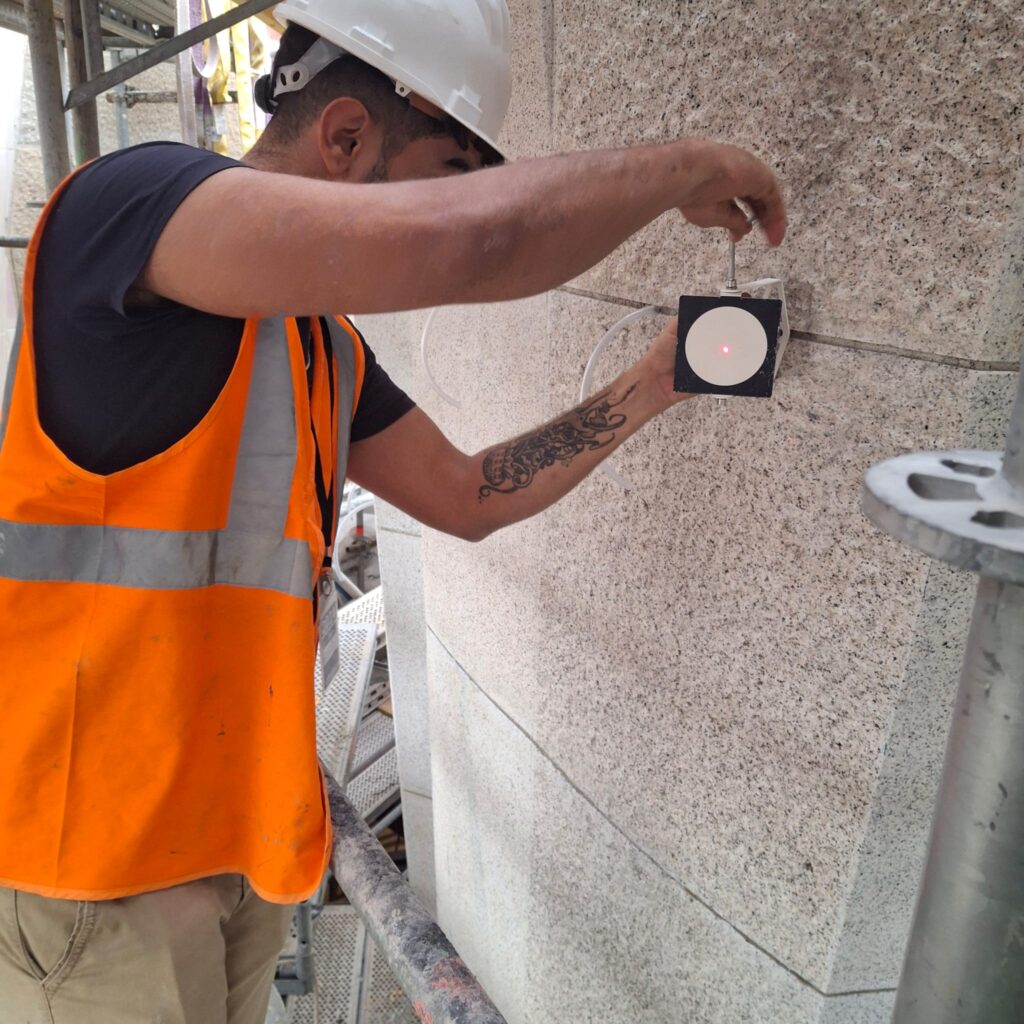

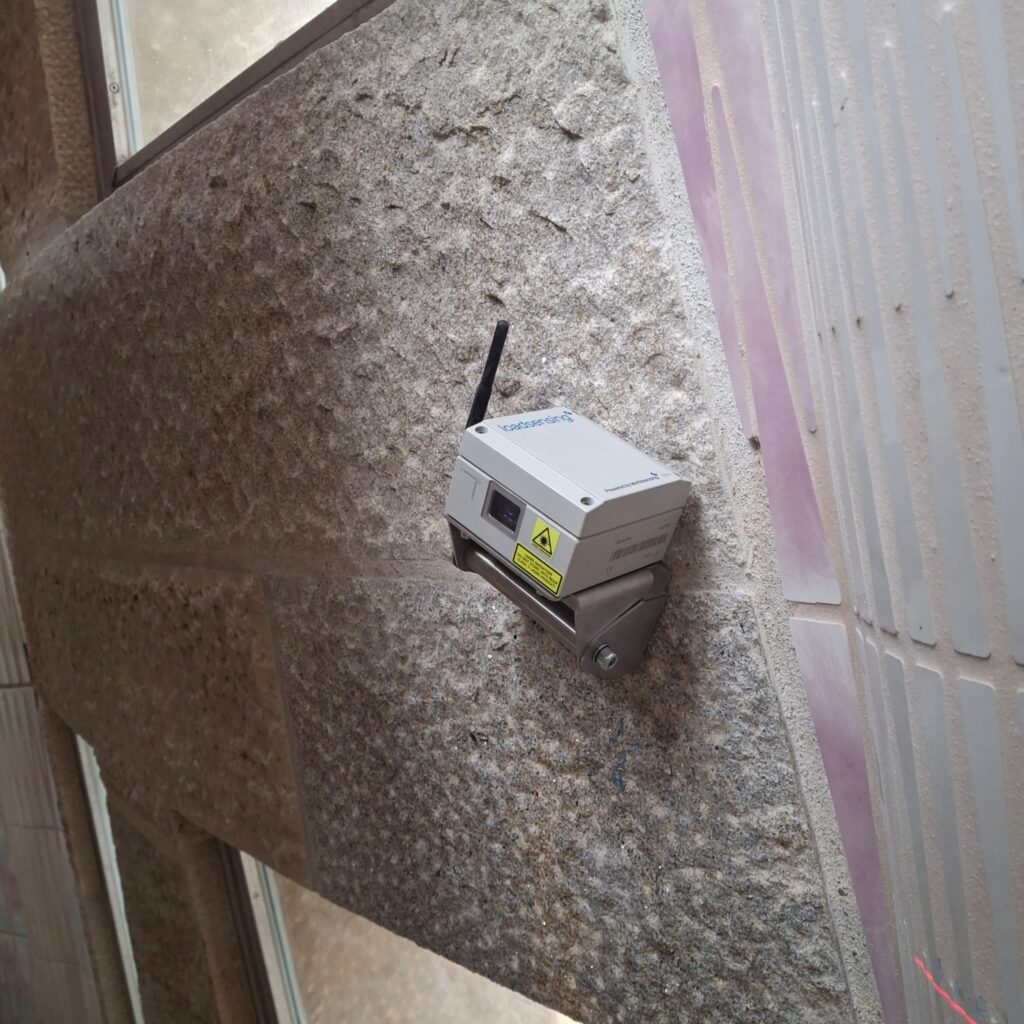

La solución Loadsensing permitió a la empresa ECR Medio Ambiente recuperar ágilmente la anterior red sensórica, instalando nodos en los lugares donde ya se encontraban estos. De esta manera, y de modo sencillo, se pudo reintegrar toda la red existente a través de un sistema integral. Así, parámetros como las vibraciones o la información meteorológica se pudieron agregar a la misma plataforma, facilitando su posterior integración con softwares de análisis de datos. Esta tecnología resultó muy útil para evitar la instalación de nuevos cables en los puntos de medida nuevos, lo que contribuye a la menor afectación estética sobre las superficies, y evita eventuales daños a las fachadas y superficies internas.
