Desafío

Las presas de Olešná y Slezská Harta en Moravia del Norte, República Checa, suministran agua potable a áreas residenciales e industriales. También se utilizan para generar electricidad y evitar inundaciones en el río Moravice. Como con cualquier gran embalse, la monitorización regular de la integridad de la infraestructura es una tarea clave.

Para la estructura principal de la presa, la monitorización se aseguró a través de sensores conectados por cables. Pero para los piezómetros que miden el nivel del agua en pozos independientes fuera de la presa y en las áreas circundantes, los datos se recopilaban manual e infrequentemente, desde una vez a la semana mediante mediciones manuales hasta dos veces al año a partir de registradores de datos de un solo canal.

Los piezómetros podrían conectarse con cables al sistema de monitorización de la galería de la presa, pero esto requeriría excavar zanjas para cables entre los pozos y los multiplexores más cercanos. La empresa de monitorización de presas, Geomonitoring, quería una mejor opción.

Solución

Geomonitoring eligió la solución de monitorización inalámbrica de Worldsensing para recopilar datos regularmente sin tener que excavar zanjas para cables. La empresa llevó a cabo una serie de proyectos piloto con una pasarela y siete registradores de datos para cada presa, y luego amplió la configuración para incluir un total de 29 registradores de datos.

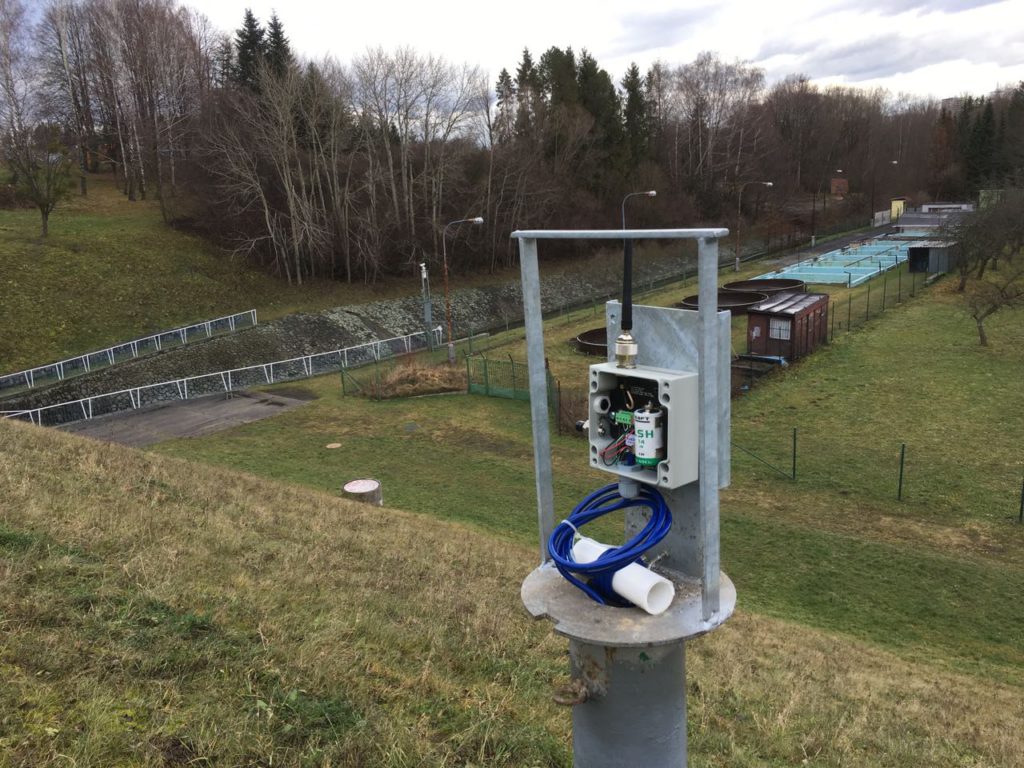

Cada nodo de cuerda vibrante está equipado con un barómetro de referencia para la compensación de cambios en la presión barométrica. A pesar de estar instalados en pozos con tapas de acero, o detrás del cuerpo de la presa sin línea de visión hacia la pasarela, los registradores de datos son capaces de transmitir datos sin necesidad de repetidores. Los datos se recopilan y envían de forma segura a la red privada del operador de la presa, donde se utilizan para informes en tiempo real y visualizaciones de Vista Data Vision.

“A pesar de estar instalados en pozos con tapas de acero, o detrás del cuerpo de la presa sin línea de visión hacia la pasarela, los nodos de Worldsensing son capaces de transmitir datos sin necesidad de repetidores.”

Ludek Novosad, Ingeniero sénior de instrumentación, Geomonitoring

Worldsensing utiliza conectividad LoRa, una tecnología inalámbrica de largo alcance y bajo consumo utilizada por redes IoT en todo el mundo. El sistema tiene una topología de red en estrella que puede cubrir un rango de hasta 9 millas/15 km sin repetidores. Y los registradores de datos inalámbricos cuentan con certificación IP-67 y han sido probados en temperaturas que van desde -40C hasta +80C, por lo que son capaces de soportar los entornos más duros.

Beneficios

Gracias a Worldsensing, el operador de la presa puede capturar datos en tiempo real sobre el estado de áreas clave más allá de la propia presa. Estos datos se muestran fácilmente en software de visualización y permiten la configuración de alarmas y alertas que pueden utilizarse no solo para situaciones de emergencia, sino también para el mantenimiento a largo plazo de la estructura de la presa.

Ventajas

• Transmisión segura de datos y compatibilidad con una amplia gama de software de monitorización
• Monitorización rentable y discreta sin necesidad de cables ni zanjas
• No se necesitan repetidores incluso para nodos sin línea de visión a la pasarela
• Mantenimiento mínimo como resultado del bajo consumo de energía del nodo
• Una señal de nodo fuerte que puede incluso pasar a través de tapas de acero
