Desafío
El proyecto del túnel sumergido de Khor Al Zubair es un túnel submarino que se está construyendo en la zona costera de Basora, Irak. Este proyecto es una de las iniciativas de infraestructura de transporte más importantes de Oriente Medio, y tiene como objetivo permitir una conectividad fluida con las carreteras internacionales que conectan Irak con Jordania y, en última instancia, con Turquía.
Con finalización prevista para 2025, el túnel tendrá una longitud de 2,5 kilómetros y contará con seis carriles. La construcción es un elemento crucial del proyecto más amplio del Gran Puerto de Al Faw en el sur de Irak, que también incluye la construcción de una de las terminales de contenedores más grandes del mundo.
La complejidad del proyecto radica en las condiciones del suelo esponjoso y en el método del túnel sumergido, que implica conectar secciones para atravesar por debajo del canal de Khor Al-Zubair.
Solución
Las empresas constructoras involucradas se enfrentaron a desafíos significativos, entre ellos:
- Garantizar la estabilidad geotécnica y la impermeabilización
- Lograr la alineación precisa de las secciones del túnel submarino
- Minimizar los impactos ambientales
- Garantizar la seguridad de los trabajadores
- Coordinar la logística compleja y el cumplimiento normativo
Ejtech Co. Ltd. , un proveedor líder de servicios de ingeniería que utiliza tecnología avanzada para el monitoreo del comportamiento estructural y en suelos blandos, fue encargado de gestionar los logros de ingeniería del proyecto.

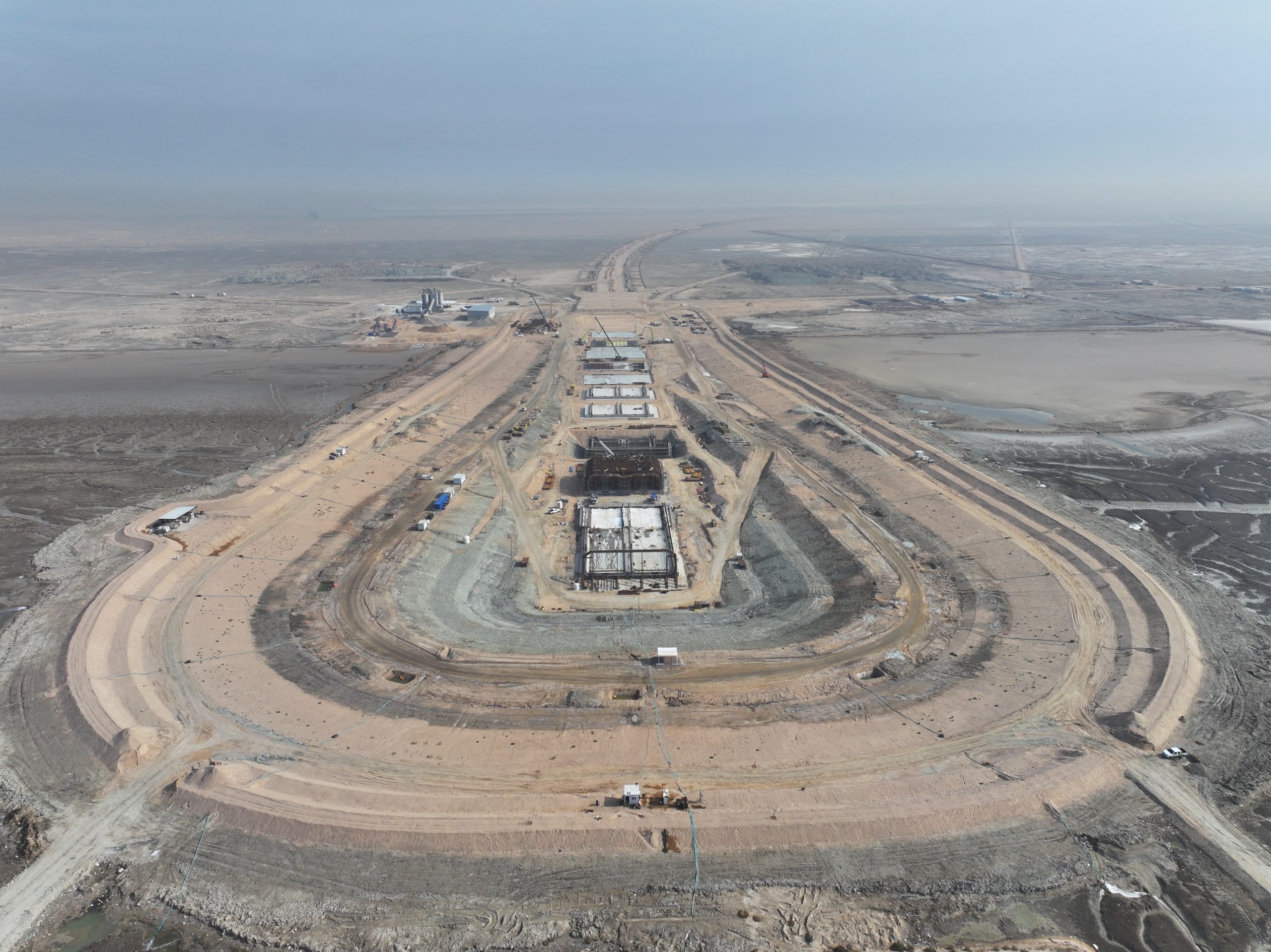

Durante la construcción de la estructura del túnel sumergido, el nivel freático, reducido por la excavación, debía mantenerse por debajo del piso del taller. La empresa instaló piezómetros y medidores de nivel freático, conectándolos a dispositivos inalámbricos de Worldsensing:
- +70 Analogue Data Loggers
- +40 Vibrating Wire Loggers, one and five-channel
- +10 Digital Data Loggers
The entire system was linked to Edges gateways, enabling easy installation and remote data collection. Additionally, Edge Repeaters were installed, extending the communication range underground.
Dada la complejidad e importancia del sitio, la adquisición de datos se realizaba cada cinco minutos (288 veces al día) para monitorear las fluctuaciones del nivel del agua en tiempo casi real durante las operaciones en campo. El monitoreo y reporte constantes aseguraron acciones correctivas rápidas cuando fue necesario, lo que facilitó el avance fluido de la construcción.
«La implementación de instrumentos de largo alcance como el Vibrating Wire de Worldsensing nos permitió monitorear y reportar de forma constante cualquier aumento del nivel del agua debido a lluvias intensas, especialmente durante la temporada de lluvias. Este enfoque proactivo minimiza interrupciones y mantiene los plazos del proyecto.»
CheolMin Lee, General Manager, Ejtech Co. Ltd.
Beneficios
La implementación de la recopilación automatizada de datos y un sistema de monitoreo remoto proporciona ventajas sustanciales tanto para la empresa constructora como para la comunidad local.
Para la empresa, proporciona datos en tiempo real sobre los niveles freáticos y los riesgos potenciales, lo que permite tomar decisiones informadas y acciones oportunas, ayudando a minimizar retrasos y costos del proyecto.
Para la comunidad, ayuda a garantizar la seguridad al mitigar los impactos ambientales relacionados con la construcción. Además, estos sistemas mejoran la transparencia y generan confianza entre las partes interesadas al demostrar un compromiso con la gestión proactiva de riesgos y el cuidado del medio ambiente.
Ventajas
- La recopilación de datos en tiempo real mediante sistemas avanzados de monitoreo remoto reduce los retrasos y costos del proyecto al permitir intervenciones oportunas.
- El monitoreo remoto permitió la recopilación frecuente de datos en tiempo real, garantizando un avance fluido de la construcción.
- Mitigación de los impactos ambientales y mejora de la seguridad de los trabajadores y la comunidad mediante una gestión proactiva de riesgos.
