Desafío

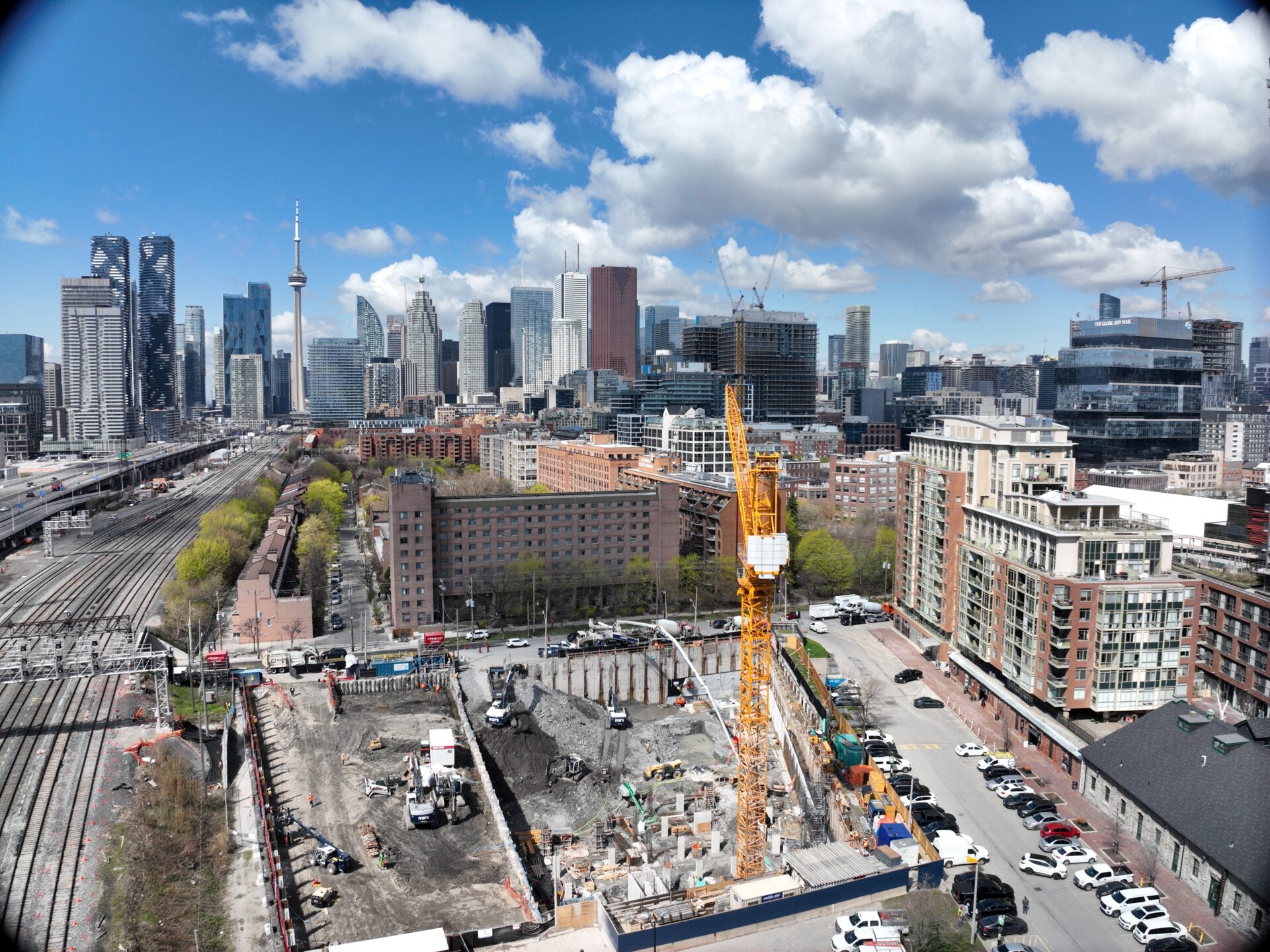

En Toronto, Canadá, una excavación de un condominio se encuentra junto a un importante corredor provincial de transporte público. Monitorizar esta arteria crítica es crucial para mantener unas operaciones fluidas y la continuidad del servicio para los pasajeros
Se requieren lecturas diarias de monitorización para gestionar los múltiples desafíos del proyecto:

• Monitorización del terreno, en una zona con malas condiciones del suelo, que potencialmente podría provocar movimientos mayores de los deseables durante la excavación
• Monitorización de infraestructuras, garantizando el paso seguro de trenes de pasajeros a través de uno de los corredores ferroviarios más transitados de Canadá.
• Monitorización de las vías ferroviarias, en una zona muy transitada, cuyo acceso diario resulta costoso y complejo.
• Monitorización de taludes, garantizando que el entorno del proyecto permanezca estable.

Solución

Considerando la complejidad del proyecto, el operador contrató a Monir Precision Monitoring, una empresa líder en el sector especializada en la monitorización de obras. La compañía tuvo en cuenta parámetros geotécnicos, estructurales y financieros, lo que llevó a la decisión de combinar su experiencia con la solución de monitorización remota de Worldsensing. Se desplegó un sistema automatizado, conectado a cinco ThreadX3, para monitorizar tanto el muro de sostenimiento más cercano como las vías ferroviarias, permitiendo lecturas continuas sin necesidad de acceder al corredor para cada medición.

Un sistema automatizado de monitorización con estación total y prismas en los raíles de circulación de la vía activa, puntos de asentamiento en el terreno, monitorización de taludes y monitorización de alta precisión del puente de señales ferroviarias fueron elementos clave para garantizar el paso seguro de los trenes de pasajeros durante la excavación y construcción de la torre de condominios. Dentro de la excavación del sistema de sostenimiento, se instalaron cinco ShapeAccel Arrays para monitorizar de forma continua el comportamiento del sostenimiento. En el paso elevado de las vías a lo largo de Parliament Street, se instalaron vigas de inclinación para monitorizar el muro de estribo de las vías más cercanas a la obra.

Beneficios

La implementación de ThreadX3 ayudó a reducir el tiempo de configuración, instalación y preparación. Las funciones plug-and-play permitieron una configuración sencilla y segura para los operadores. Además, su instalación fue clave para alimentar y transmitir datos críticos del sitio a la plataforma de recopilación de datos de monitorización remota, lo que permitió a Monir Precision Monitoring reaccionar rápidamente ante cualquier cambio y notificar al equipo del proyecto sobre cualquier alteración.

Finalmente, la instalación del sistema de monitorización automatizado permitió reducir el impacto financiero asociado a las lecturas manuales diarias, posibilitando lecturas con mayor frecuencia (más de una vez al día). Las tendencias de movimiento se identificaron con facilidad, lo que permitió al equipo avanzar con los trabajos de excavación de manera oportuna. La automatización de los resultados también redujo el impacto del error humano y de los cambios climáticos cíclicos, que no se detectan con la misma facilidad mediante métodos de lectura manual.

La implementación del sistema automatizado proporcionó protección y seguridad adicionales a los usuarios del sistema de transporte público, al tiempo que redujo los costos de monitorización.

«Los Threads de Worldsensing son extremadamente fiables. Pudimos programar lecturas con mayor frecuencia y reducir drásticamente el impacto financiero. El ahorro de costos para nuestro cliente al implementar el plan de monitorización automatizada superó 1 millón de CAD.»

Samantha Ford, General Manager, Monir Precision Monitoring

Ventajas

• Un sistema de monitorización automatizado conectado a cinco dispositivos ThreadX3 facilitó una comprensión integral del proyecto, abarcando desde el movimiento del terreno hasta la monitorización de las vías ferroviarias.
• La monitorización remota permitió una recopilación de datos más frecuente y en tiempo real, lo que generó un ahorro de costos superior a 1 millón de CAD.
• Los pasajeros no se vieron afectados por la excavación y construcción, ya que se mantuvieron los servicios de transporte y se garantizó la seguridad.
