RPK20E

K20 Edge Repeater

  • El K20 Edge Repeater amplía el alcance de los despliegues de red única.
  • Tecnología de redes Lora-Tree probada sobre el terreno en túneles rectos y curvos de minas subterráneas.
  • Hasta 10 km de cobertura de radio para sistemas subterráneos de monitorización
  • En comparación con otras topologías de red, la topología de árbol LoRa de largo alcance ofrece el mayor alcance de radio en entornos subterráneos
Contáctenos

El K20 Edge Repeater es un repetidor que retransmite los datos de sus nodos asociados al gateway principal. Los datos pueden viajar a lo largo de múltiples repetidores en saltos antes de llegar al gateway principal, con lo que se consigue un alcance significativamente mayor.

Cobertura de red ampliada

Hasta 10 km de cobertura. En condiciones ideales, hasta 10 km de alcance con 3 saltos. Cada salto puede lograr una cobertura de radio de hasta 150 m a 3 km.

Alta escalabilidad

Las repetidores permiten que un única gateway gestione cientos de dispositivos en despliegues de red única.

Comunicación fluida

Entre dispositivos Edge y la gateway Edge a través de repetidores. Compatible con CMT Edge para la gestión completa de redes, dispositivos y datos.

Diseño de clase portadora

Rendimiento de radio inalámbrica, carcasa reforzada IP67 específica y modularidad flexible

Principales especificaciones técnicas

Radio communication protocol
LoRa
Supported unlicensed bands
863-874.4MHz (EMEA, India), 902-928MHz (North America), 915-928MHz (APAC, Latin America)
Antenna
Integrated internal antennas GPS, 4G, LoRa (peak gain=2,6dBi)
Maximum distance between hops
150 m to 3 km / 0.1 mi to 1.83 m
Maximum number of hops
8 hops

Sensibilidad

Node to Repeater/ Gateway
Down to -137 dBm (SF11)
Repeater to Repeater/ Gateway
Down to -127 dBm (SF7)

Rendimiento de las comunicaciones

Message Rate
Probability of transmission success
Default network
3.125 messages/min
> 99.7% μ ± 3σ
High demand network
8 messages/min
> 98.758% μ ± 2.5σ

Capacidad de dispositivos por red

Reporting Period
Default network
High Demand Network
5 min
15
40
30 min
93
240
1 h
187
480

Opciones de alimentación

Power options
PoE both mode A and mode B (802.3af specifications); 5V through SB; PoE injector for indoor included in the kit
Mean power consumption
4.5 W
Weather protection
IP67
Operating temperature
-40°C +60°C

Herramientas de diseño y configuración

Mostrar tabla completa +

Para obtener información detallada sobre las capacidades del dispositivo, consulte la ficha técnica del producto.

Variantes de producto

Seleccione su gateway según sus necesidades de negocio en cuanto a independencia de red, escalabilidad y estructura operativa.

K20 Edge Repeater

Compatible con 4G Rugged Gateway Edge para ampliar el alcance de radio en las bandas de radio operativas de 863-874,4 MHz (EMEA, India) y 915-928 MHz (APAC, Latinoamérica).

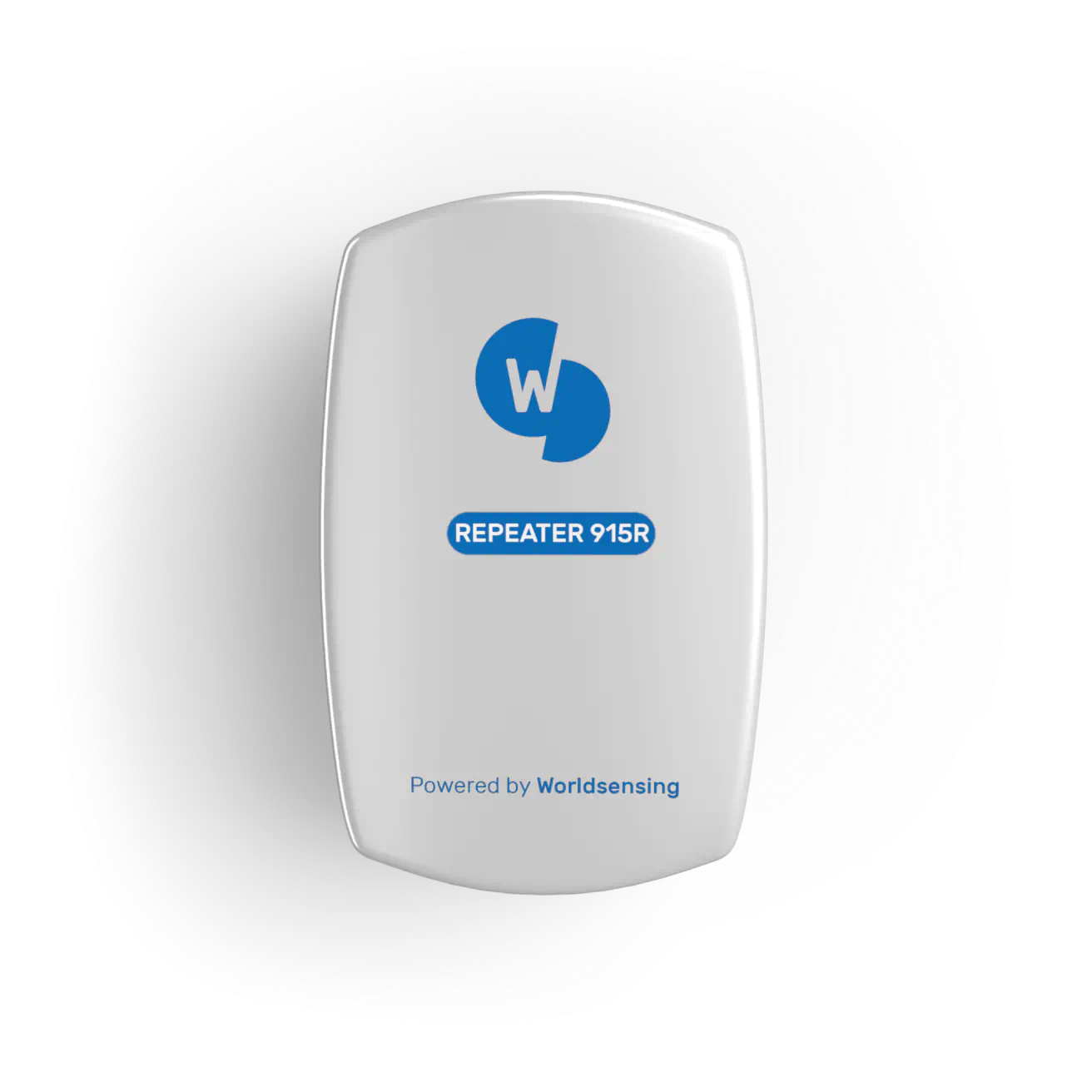

K20 Edge Repeater 915R

Compatible con 4G Rugged Gateway Edge 915R para ampliar el alcance de las bandas de radio operativas 902-928MHz (Norteamérica).

Descargas

Explore nuestras hojas de datos y recursos descargables. Encuentre información detallada sobre productos, especificaciones y herramientas que le ayudarán a tomar decisiones informadas y a maximizar el uso de nuestras tecnologías avanzadas.

Ficha técnica en inglés

Obtenga información detallada sobre ambas variantes del producto.

Descargar

Ficha técnica en portugués

Obtenga información detallada sobre ambas variantes del producto en portugués

Descargar

Preguntas frequentes

¿Qué es el K20 Edge Repeater?

El Repetidor es un dispositivo que puede ampliar la cobertura de radio de una red. Recibe datos de los dispositivos de borde de Worldsensing y los reenvía en saltos al repetidor más cercano hasta que los datos llegan a la pasarela final. Esta configuración de red permite ampliar las comunicaciones de radio en topologías intrincadas hasta 10 km utilizando tres saltos.

¿Cuál es el número recomendado de repetidores en mi Red LoRa?

Puedes añadir hasta 7 repetidores a tu red. Sin embargo, ten en cuenta que la latencia de transmisión de enlace descendente puede aumentar en configuraciones con más de 5 saltos.

¿Dónde puedo usar los repetidores y la Red LoRa?

Aprovecha el K20 Edge Repeater y la red LoRa Tree para abordar los desafíos de cobertura en topologías geográficas complejas, como entornos subterráneos, túneles o dentro de galerías de presa. Esta solución de monitoreo puede lograr un alcance de comunicación de hasta 10 km en tres saltos con latencia mínima.

¿Qué puedo hacer de antemano para diseñar mi red LoRa Tree?

Puedes mapear tu sitio y realizar una prueba de cobertura utilizando la nueva Herramienta de Prueba de Enlace de la App Móvil de Worldsensing.
