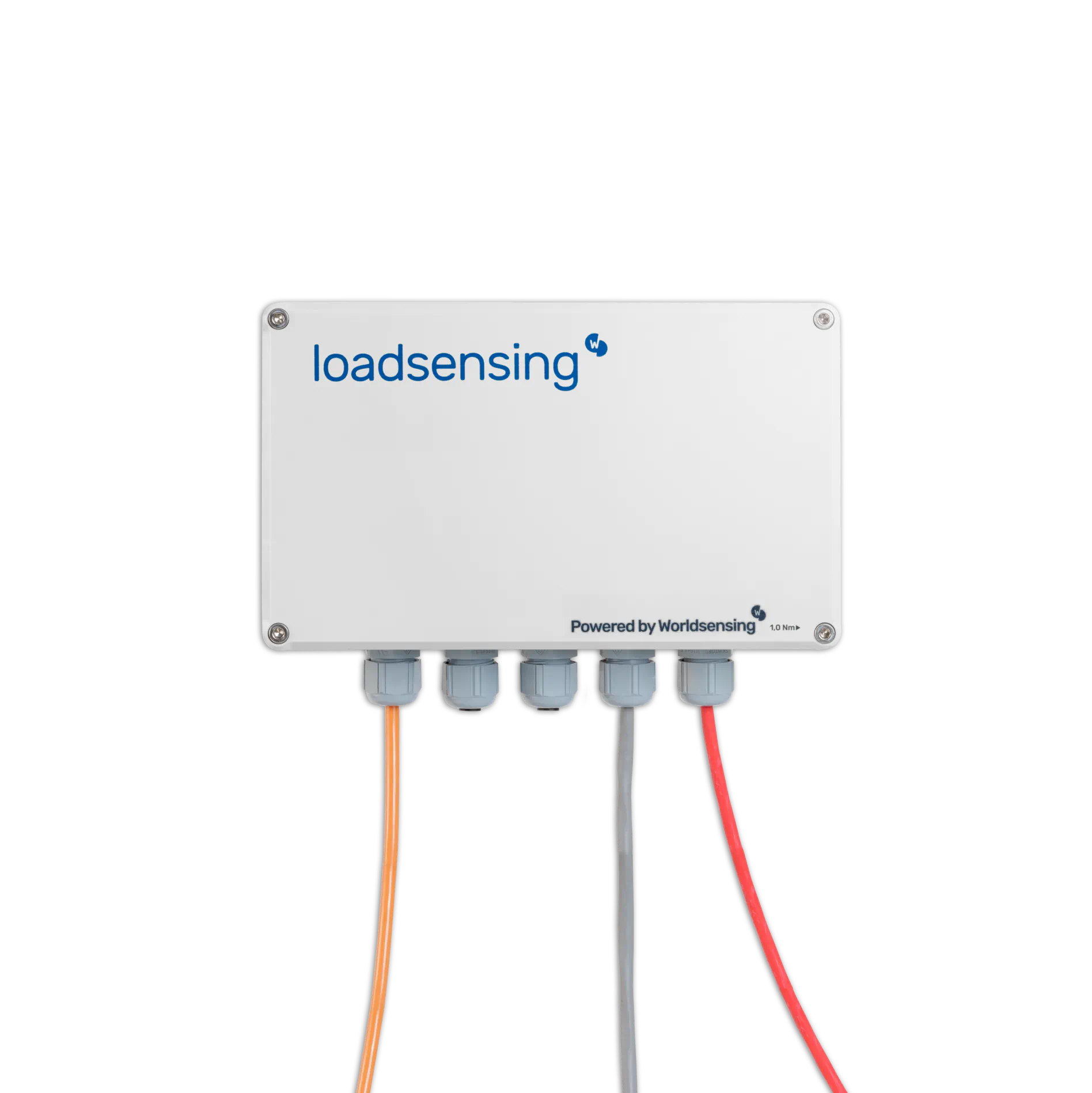

Cuerda vibrante RCR

Cuerda vibrante RCR es la mejor opción para supervisar de forma segura el estado estructural de los revestimientos de túneles y otras infraestructuras de hormigón desde la fase de fabricación de los segmentos de hormigón.

Fabricado para resistir el hormigón

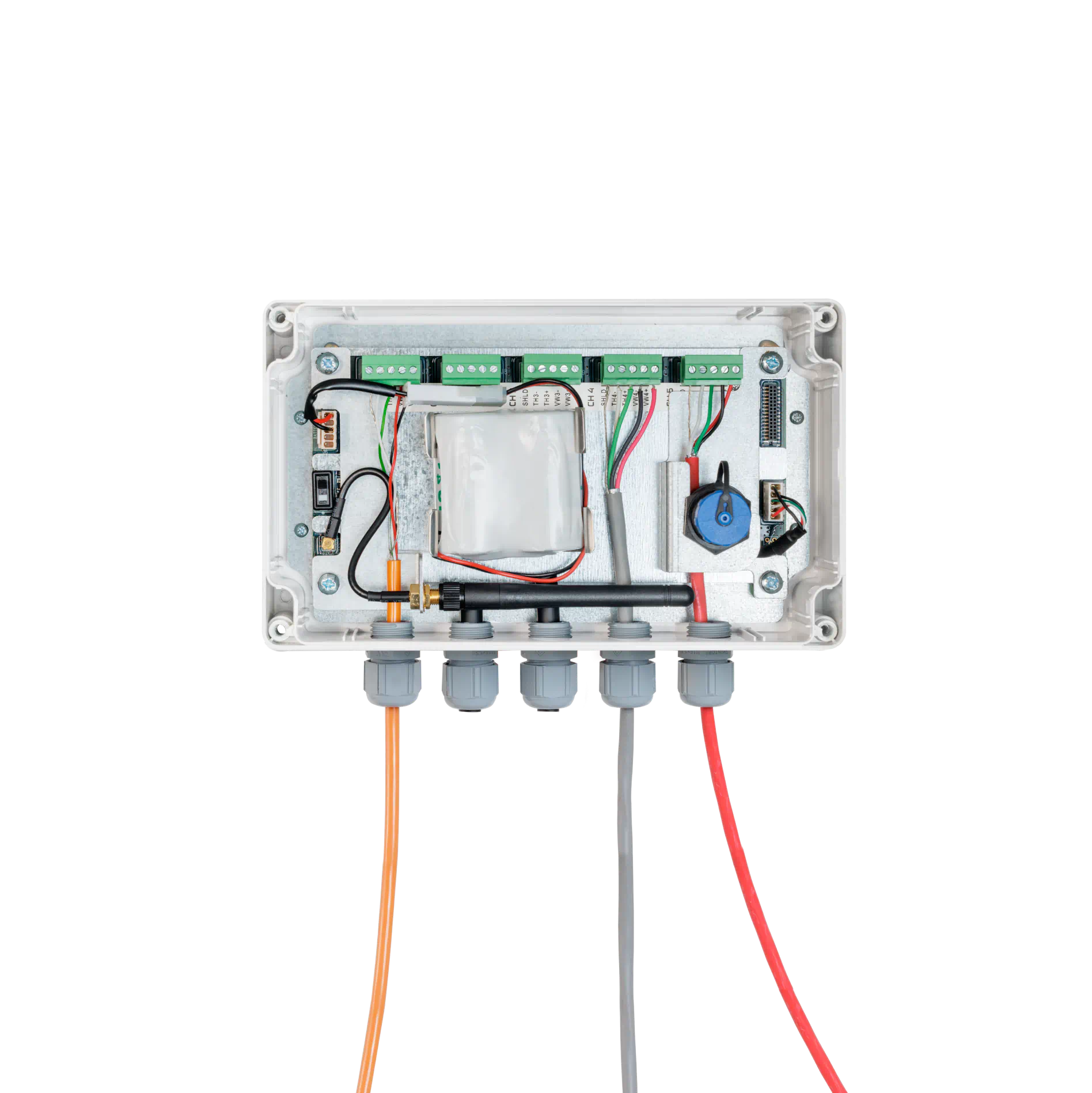

Una resistente carcasa de polímero y resina aislante reentrante protegen los componentes electrónicos de filtraciones inesperadas de hormigón.

Comunicaciones de largo alcance

Equipado con una antena interna, puede transmitir datos hasta 400 m y hasta 3 km con buena visibilidad en túneles con maquinaria interferente (como TMB).

Configuración de la aplicación móvil

Funciones avanzadas de configuración para detectar la conectividad de los sensores y reducir las interferencias de ruido.

Funciones avanzadas de gestión de dispositivos

Para detectar la conectividad de los sensores y reducir las interferencias de ruido

Características

Principales especificaciones técnicas

Input Types

Vibrating wire and thermistor per channel

Memory

73 500 readings

Cuerda vibrante

Measurement Method

Embedded algorithms increasing immunity to noise

Excitation Wave

±5 V

Measurement Range

300 to 7000 Hz

Accuracy

From 0.008% to 0.013% (depending on frequency sweep range)

Resolution

<0.01 Hz (depending on frequency sweep range)

Thermistor

Measurement Range

0 Ω to 4 MΩ

Resolution

1 Ω

Accuracy (20º Cº)

0.05º c (0.04% FS)

Estimaciones de la duración de la batería

Reporting Period

Lifespan

5 min

4.6 years

1 h

22.7 years

6 h

> 25 years

Mostrar tabla completa

Consulte las especificaciones técnicas más completas y actualizadas descargando la ficha técnica del producto Cuerda vibrante RCR

Aplicaciones

Explora la gama de soluciones de monitoreo que el RCR de cuerda vibrante permite en monitoreo estructural.

Deformación y tensión de segmentos de hormigón

Pressure cells Galgas extensométricas

Evalúa la deformación y la tensión de segmentos de revestimiento de túnel, pilares de puente, losas de hormigón, puentes segmentales, muros pantalla, cimentaciones prefabricadas, pozos, columnas y vigas, empotrando un RCR de hilo vibrante junto con células de presión o extensómetros durante la fase de fabricación de los segmentos de hormigón prefabricado.

Preguntas frequentes

¿Cuál es el uso principal del VW-RCR?

El VW-RCR es muy adecuado para la construcción de túneles cuando se utilizan tuneladoras (TBM) y revestimientos de túnel de hormigón. 1 El uso de dataloggers que se empotran en los revestimientos del túnel durante el proceso de fabricación reduce significativamente las tareas y el tiempo necesarios para implementar soluciones de monitoreo estándar después de que la TBM haya pasado. Además, el VW-RCR proporciona información crítica sobre el proceso de fabricación y las cargas soportadas por los segmentos de hormigón durante la construcción y la vida útil de la estructura.

¿Por qué dices que está diseñado para resistir el hormigón?

Hay dos componentes principales: primero, la carcasa de plástico que está diseñada para resistir hormigón húmedo, y segundo, la resina aislante que sella los componentes del VW-RCR. Estos dos componentes son vitales para la robustez necesaria del VW-RCR cuando está siendo empotrado en hormigón fresco durante la fabricación de segmentos de hormigón.

¿En qué se diferencia este dispositivo del datalogger de cuerda vibrante existente?

El VW-RCR se diferencia del datalogger de 5 canales de cuerda vibrante en que el aislamiento proporcionado en el VW-RCR lo convierte en un dispositivo con clasificación IP68, lo que significa que presenta una mayor resistencia al agua y puede ser empotrado en hormigón. Además, los alcances de comunicación se logran mediante una antena interna tipo látigo, en lugar de una antena externa estándar. Finalmente, el barómetro no es funcional, lo que sí hace el VW-5ch estándar.

¿Cómo se ven afectadas las capacidades de comunicación de largo alcance al estar empotrado en hormigón?

Durante la construcción del túnel, el alcance de radio se ve afectado principalmente por las interferencias de la propia TBM. Una vez retirada la TBM y el túnel está completado, el alcance de radio desde un dispositivo hasta la pasarela más cercana puede ser de hasta 3 km en línea recta y 800 m en túneles curvos.

¿Cómo funciona la configuración del dispositivo?

Una vez colocado de forma segura en el marco prefabricado y antes de verter el hormigón en el molde, el VW-RCR puede configurarse a través de la App de Worldsensing mediante cable USB.

¿Qué significa “resina aislante reingresable”?

La resina utilizada para aislar el VW-RCR tiene una consistencia similar a la del gel que se puede cortar y retirar una vez que fragua. La placa de circuito, los conectores y las baterías son de esta manera accesibles, incluso después de que la caja esté sellada con la resina.

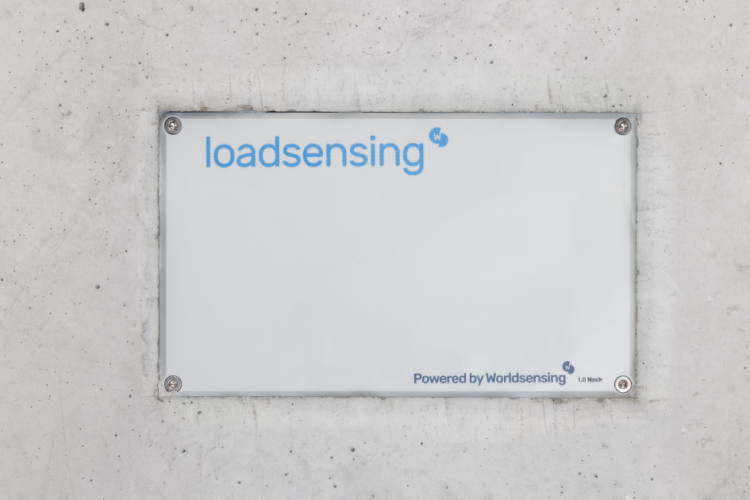

¿Cómo puedo acceder al dispositivo una vez que está empotrado?

Para fines de configuración, se puede acceder al puerto USB abriendo la tapa del VW-RCR. Si el dispositivo ya está empotrado, la capa de hormigón que cubre la tapa del dispositivo debe ser cincelada para poder acceder a la tapa del dispositivo.
