LS-G6-TIL90-X LS-G6-TIL90-I

Clinómetro

  • Sensor inalámbrico de 3 ejes diseñado para proporcionar mediciones de los cambios de inclinación relativa, ya sea en el suelo o en estructuras
  • Proporciona una forma rentable de supervisar la geometría de la vía en proyectos ferroviarios en combinación con otras técnicas de monitorización geoespacial
  • Hasta 25 años de duración de la batería y un alcance de comunicación de hasta 15 km
Contáctenos

El Tiltmeter de Worldsensing proporciona datos complementarios para la monitorización geoespacial existente cuando se necesita alta precisión y robustez en estructuras fijas, movimientos del terreno y asentamientos diferenciales de taludes o infraestructuras.

Antena interna o externa

Antena externa para capacidades de alcance total o una antena interna para aplicaciones como vías de ferrocarril en las que es importante minimizar el riesgo potencial de piezas externas

Alcance total ± 90⁰

Inclinación de 3 ejes con respecto a la dirección de la gravedad y un rango de ± 90⁰

Filtrado de datos

Desviación estándar transmitida con cada medición de inclinación para permitir el filtrado de datos ruidosos

Alta precisión

Debido a la calibración individual del dispositivo. Los parámetros de calibración de clinómetro son visibles a través de la aplicación

Asistente de configuración

Configuración previa disponible en la aplicación para configurar rápidamente un conjunto de clinómetros en el mismo proyecto

Principales especificaciones técnicas

Sensor type
3-axis MEMS accelerometer and integrated thermometer
Range
±90º
Device variants
LS-G6-TIL90-X with external antenna for high precision applications
LS-G6-TIL90-I with internal antena for rail track monitoring
Secondary sensor
Integrated temperature sensor
Power source
2 x 3.6 V C-size replaceable batteries
Data transmission
LoRa radio communications (ISM sub GHz)
Operating temperature
-40º C to 80º C
Weather protection
IP68
System configuration
Device setup and configuration via Worldsensing App. Remote configuration using CMT Edge on sigle-net deployments and CMT Cloud on multi-net deployments

Clinómetro

LS-G6-TIL90-X
LS-G6-TIL90-I
Accuracy (±4º)
±0.005
±0.006
Resolution
±0.0001º
±0.0001º
Repeatability
<0.0003º
<0.0015º

Estimaciones de vida útil de la batería

Reporting period
Lifespan
30 s
6.2 months
5 min
5.1 years
1 h
> 25 years
6 h
> 25 years
Mostrar tabla completa +

Consulte información detallada sobre las capacidades del sensor y las estimaciones de duración de la batería en la ficha técnica del producto.

Aplicaciones

Descubra cómo monitorizar movimientos del terreno en diferentes escenarios de forma fácil y rentable con el inclinómetro de Worldsensing.

Geospacial

Deflexiones estáticas

Tiltmeters Inclinómetro láser

Supervise las deflexiones estáticas de pilotes, pilas y cubiertas con Tilt90-X, un inclinómetro y registrador de datos 2 en 1. Mejore la solidez de los datos con un clinómetro láser 3 en 1, que incluye mediciones láser de distancia a un punto de referencia en el proceso de supervisión.

Clinómetro láser
LS-G6-LAS-TIL90
Antena externa del clinómetro
LS-G6-TIL90-X Inclinómetro con antena interna
LS-G6-TIL90-I

Asentamiento relativo y oleaje

Tiltmeters

Supervise los asentamientos, el oleaje y la respuesta del edificio a la excavación de túneles con el clinómetro inalámbrico fijado a una viga rígida e instalado en una cadena.

Antena externa del clinómetro
LS-G6-TIL90-X Inclinómetro con antena interna
LS-G6-TIL90-I

Alerta temprana de movimientos en superficie

Tiltmeters Event Detection

Cuando sea necesaria una detección rápida para la toma de decisiones en tiempo real, despliegue Tilt90-x de Worldsensing con detección de eventos en infraestructuras críticas como tranques de relave, ofreciendo menos de 2 segundos de latencia para la detección de movimientos. Utilícelo junto con el sistema completo de alerta temprana para obtener una solución integral de gestión de riesgos.

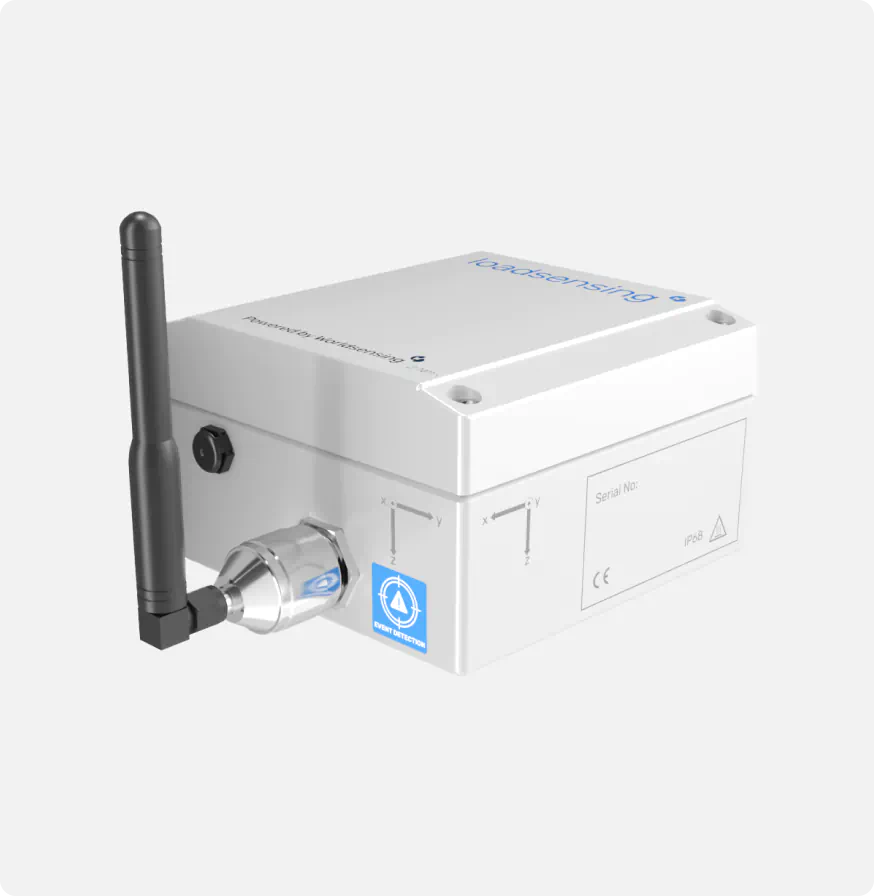

Antena externa del Clinómetro Detección de Eventos
LS-G6-TIL90-XE Antena interna del Clinómetro Detección de Eventos
LS-G6-TIL90-IE

Geometría de vía

Tiltmeters

Monitorice peralte, alabeo y variación de altura en vías férreas utilizando el inclinómetro de Worldsensing con antena interna. El Tilt90-i es ampliamente utilizado en proyectos ferroviarios como una forma rentable de monitorizar las condiciones de la vía en áreas propensas a riesgos geológicos.

Antena externa del clinómetro
LS-G6-TIL90-X Inclinómetro con antena interna
LS-G6-TIL90-I

Paquetes de soluciones

Aprovecha nuestros paquetes de soluciones listos para usar para abordar necesidades de monitoreo específicas. Combina la tecnología de Worldsensing con integraciones fluidas para una experiencia de monitoreo óptima.

Early Warning System

Solución completa integral que permite detectar desviaciones en tiempo real y activar eventos automáticos para evitar o minimizar los riesgos de movimientos del terreno.

Ver detalles de la solución

Opciones de montaje

Montaje en superficie recomendado

Se recomienda utilizar la placa LS-ACC-IN15-HP para montaje horizontal en superficie, tanto para montaje horizontal como vertical. Puede fijarse a la superficie con varillas de anclaje o pegamento. Incluye un orificio roscado disponible para instalar un prisma de monitorización o un tornillo de cabeza de botón para una nivelación precisa.

Montaje horizontal en superficie con placa doble

Utiliza una versátil placa doble LS-ACC-IN15DP para montaje horizontal en superficie que evita abrir la carcasa para instalar el dispositivo. Se puede fijar a la superficie con pegamento. Incluye un orificio roscado disponible para instalar un prisma de monitorización o un tornillo de cabeza de botón para una nivelación precisa.

Montaje en viga de inclinación

Con la compacta placa de montaje horizontal en superficie LS-ACC-IN-HPTM. Diseñada para pegarse a la superficie para una fijación rápida y robusta.

Montaje horizontal en superficie para vías de ferrocarril

Con la placa de montaje en superficie horizontal LS-ACC-IN-HPTM para carril de monitorización. Diseñada para ser pegada a la superficie para una fijación rápida y robusta.

Montaje en pared vertical

Utilizando la placa de montaje LS-ACC-IN15-VP. Opción de fijación: barras de anclaje. Compatible con el kit de imanes LS-ACC-MAG para fijar la placa a estructuras metálicas.

Para consultar la lista completa de accesorios disponibles, visite la página

Principales especificaciones técnicas del clinómetro

Descargas

Explore nuestras hojas de datos y recursos descargables. Encuentre información detallada sobre productos, especificaciones y herramientas que le ayudarán a tomar decisiones informadas y a maximizar el uso de nuestras tecnologías avanzadas.

Ficha técnica en inglés

Consulta todas las especificaciones técnicas de nuestro sensor inalámbrico TIit90 en inglés.

Descargar

Ficha técnica en español

Consulta todas las especificaciones técnicas de nuestro sensor inalámbrico TIit90 en español.

Descargar

Ficha técnica en portugués

Consulta todas las especificaciones técnicas de nuestro sensor inalámbrico TIit90 en portugués.

Descargar

Preguntas frequentes

¿Qué es el inclinómetro?

El inclinómetro es un sensor inalámbrico que proporciona mediciones de cambios de inclinación relativa, ya sea en el terreno o en estructuras, y las transmite utilizando comunicaciones por radio de largo alcance y bajo consumo.

¿Cómo funciona?

El sensor de datos utiliza un acelerómetro de 3 ejes para medir los cambios de inclinación. Transmite datos a través de las redes LoRa de Worldsensing a un CMT Edge para despliegues de red única con acceso local. Para despliegues multiproyecto, multirred, los datos pueden transmitirse a través de internet desde el gateway a CMT Cloud. Los datos pueden enviarse a software de terceros desde CMT utilizando protocolos estándar de transferencia de archivos: MQTT, REST API, FTP.

¿Cuál es el intervalo máximo en el que se pueden recoger datos?

Los dispositivos pueden configurarse con diferentes períodos de informe. La tasa de adquisición más alta posible al usar Worldsensing es una muestra cada 30 segundos, y la más baja es una muestra cada 24 horas.

¿Cuál es el rango de comunicación del datalogger?

El rango de radio de cualquier dispositivo Loadsensing varía según el entorno. A vista abierta, el rango puede alcanzar hasta 15 km (9.3 mi), mientras que en una calle de ciudad es de hasta 4 km (2.5 mi). Cuando se coloca en una arqueta en una calle de ciudad, el rango es de hasta 2 km (1.2 mi), y en un túnel, se extiende hasta 4 km (2.5 mi).

¿Necesito aplicar corrección de temperatura a los inclinómetros inalámbricos?

Algunas compensaciones se aplican internamente al sensor para minimizar la dependencia de la temperatura, siendo la dependencia de la temperatura del sensor del inclinómetro de hasta 0,002°/°C. Para reducir los efectos térmicos, instale el dispositivo en interiores o utilice una cubierta de plástico para mantenerlo sombreado. Los cambios de temperatura afectan tanto a la estructura como al inclinómetro, por lo que se recomienda establecer una línea base de temperatura, idealmente durante un año, para distinguir entre movimientos inducidos por la temperatura y los causados por la excavación.

Terminé el proyecto donde se instaló el inclinómetro? ¿Necesito recalibrar el inclinómetro? ¿Con qué frecuencia recomienda recalibrarlo?

Los inclinómetros inalámbricos deben recalibrarse si el dispositivo ha sido reparado o si ha sido afectado por algún impacto significativo, diferentes niveles de vibración o estrés físico.

Necesito recalibrar el inclinómetro, ¿cómo puedo proceder?

Worldsensing proporciona servicio de calibración que incluye el desmontaje del inclinómetro inalámbrico para inspeccionar las piezas mecánicas antes de la calibración. Por favor, contáctenos para más información.

¿Necesita más información o soporte? Talk to an expert

Esta es la línea de productos

Loadsensing es una familia de dispositivos de largo alcance y bajo consumo que le permiten transmitir de forma inalámbrica los datos de los sensores a sus sistemas de información.

Descubrir la familia
LS-G6-LAS-TIL90

Clinómetro láser

El Lasertilt90 de Worldsensing utiliza un láser para medir la distancia a puntos de referencia y un clinómetro para detectar desviaciones verticales en el terreno o en estructuras.

LS-G6-TIL90-XE LS-G6-TIL90-IE

Clinómetro Detección de Eventos

El Clinómetro Detección de Eventos es un inclinómetro inalámbrico inteligente de 3 ejes diseñado para identificar movimientos del terreno con alta precisión y bajo ruido, con una latencia inferior a 2 segundos.

Aplicación Ferroviaria - Geometría de la Vía

Este ebook, escrito por nuestros ingenieros geotécnicos y expertos de la industria ferroviaria, le ofrecerá una visión general de la geometría de la vía, los métodos comúnmente utilizados para su control y nuevas recomendaciones para el monitoreo utilizando tecnología inalámbrica IoT.

Descargar ebook
